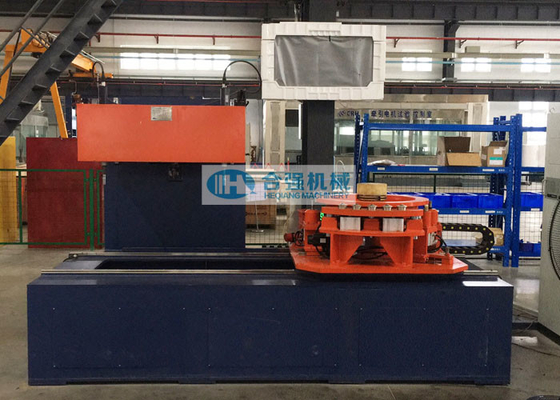

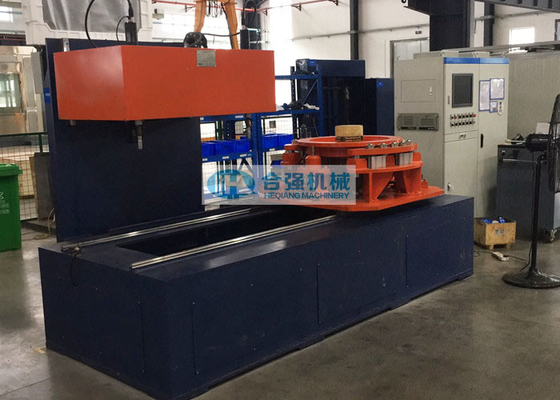

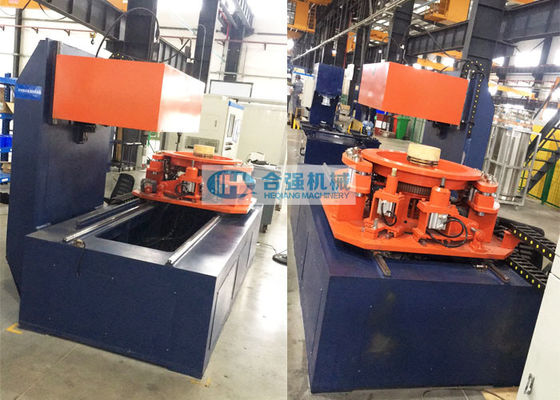

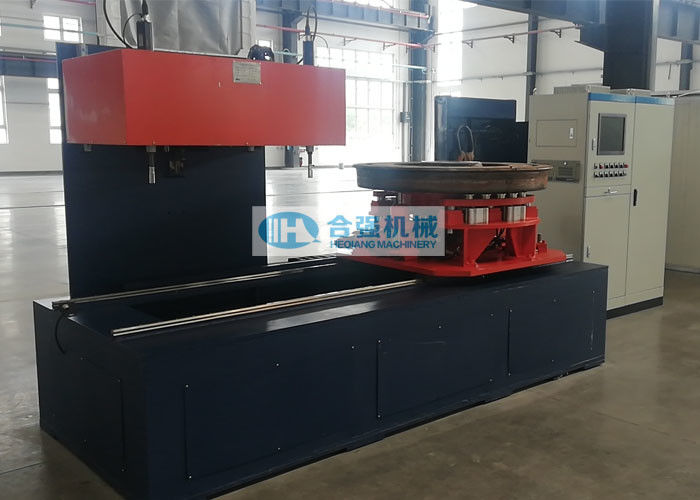

135Nm de Bout van de torsiespoorweg Automatische het Aanhalen Machine

De Schijfbout van de spoorwegRadrem Automatische het Aanhalen Machine met 135Nm-Torsie, het Materiaal van de Spoorwegworkshop


Bereik Application:
Deze de bout van de radremschijf het aanhalen machine wordt hoofdzakelijk gebruikt voor de het aanhalen verrichting van de verbindingsbouten voor spoorweg voortbewegingswielen en remschijf. Het controlesysteem kan in real time de verrichting en het verslag, sparen controleren en de het aanhalen gegevens (torsie en hoek) en het aanhalen kromme uitvoeren.


Technische Parameters:

(*The-de detailparameters kunnen vanaf de daadwerkelijke eisen van de klant worden aangepast.)

Hoofdlijnen:

• De het aanhalen machine is hoofdzakelijk samengesteld uit machinelichaam, dubbele het aanhalen schachten, roterende plaatsende lijst, schroef het vastklemmen apparaat, aanvankelijk plaatsend apparaat en eclectrial controlesysteem enz.
• Het aanhalen proces: hef eerst de pre-assembled radremschijf op de roterende plaatsende lijst op, zal de roterende plaatsende lijst zal automatisch het wiel droeg plaatsen en uitbreiden en bevestigen, dan zal de stop van het aanvankelijke positieapparaat zich tegen de oppervlakte van de remschijf bevinden, zal de remschijf langzaam met de roterende plaatsende lijst roteren, zal de stop van het aanvankelijke plaatsende apparaat in het boutgat onder de kracht worden opgenomen, op dit ogenblik, zal de roterende lijst ophouden roterend en de radremschijf wordt voltooid het aanvankelijke plaatsen. Na dat, roteert de plaatsende lijst samen met de lagere lijst aan de bodem van de het aanhalen schacht, en de bouten aan beide kanten van het platform worden vastgeklemd alvorens het het aanhalen apparaat is begonnen, zullen de bouten in het boutgat eerst uitgestoken worden. Nadat het het aanhalen apparaat wordt opgevijzeld, beweegt het het aanhalen schachtapparaat en begint om neer de schroevenbouten aan te halen. Nadat een paar bouten wordt geschroeft, roteert de roterende lijst om voor het aanhalen van volgende paar bouten volgens de voorgeprogrammeerde opeenvolging te gaan tot alle bouten worden aangehaald. Nadat de bouten worden aangehaald, keert de rotaty lijst naar de originele positie terug, en de aangehaalde radremschijf wordt opgetild om het het aanhalen werk van een bout van de radremschijf te voltooien.
• Het automatische aanhalen: nadat de werkstukinformatie wordt ingevoerd, zal het controlesysteem automatisch uitriep het relavent het aanhalen programma en de rechter of het daadwerkelijke werkstuk met het geroepen programma wordt aangepast.
• Tijdens de het aanhalen verrichting, kan het controlesysteem in real time de verrichting en het verslag, sparen controleren en de het aanhalen gegevens (torsie en hoek) en het aanhalen kromme uitvoeren.
• De het aanhalen schacht heeft vooruit en omgekeerde omwentelingsfuncties. De omwentelingsrichting kan worden veranderd door het aanhalen editting rogram.
• Het controlesysteem kan automatisch beoordelen of het aanhalen is gekwalificeerd en alarm in het geval van het aanhalen van mislukking zal geven.
• Slechts één exploitant die moet om de gehele het aanhalen procedures voltooien.
• PLC van Siemens en de industriële computer van AdvanTech om de verrichting te beheersen en te controleren.


Technische Documenten:
De volgende technische documenten zullen samen met de de persmachine van het wieltoestel worden geleverd wanneer levering in duurzame kopie en zacht exemplaar in Engelstalig (verstrek e-Exemplaar aan de koper vóór levering):

• Het werken en onderhoudsinstructiehandboek;
• Algemene regelingstekening, Elektroschemadiagram;
• Stichtingstekening;
• Vervangstuklijst, Speciaal hulpmiddellijst;
• Productcertificaat/het Certificaat van de Fabrieksgoedkeuring, enz.
