De Machine van de de Boutassemblage van de Radremschijf

Het Materiaal van de spoorwegworkshop voor de Voortbewegingsassemblage van de Remschijf

Bereik Application:
Deze machine van de de boutassemblage van de radremschijf wordt hoofdzakelijk gebruikt voor het automatische assemblagewerk van de verbindingsbouten voor spoorweg voortbewegingswielen en remschijf. Het controlesysteem kan in real time de verrichting en het verslag, sparen controleren en de gegevens asembly uitvoeren.

Technische Parameters:

(*The-de detailparameters kunnen vanaf de daadwerkelijke eisen van de klant worden aangepast.)

Hoofdlijnen:

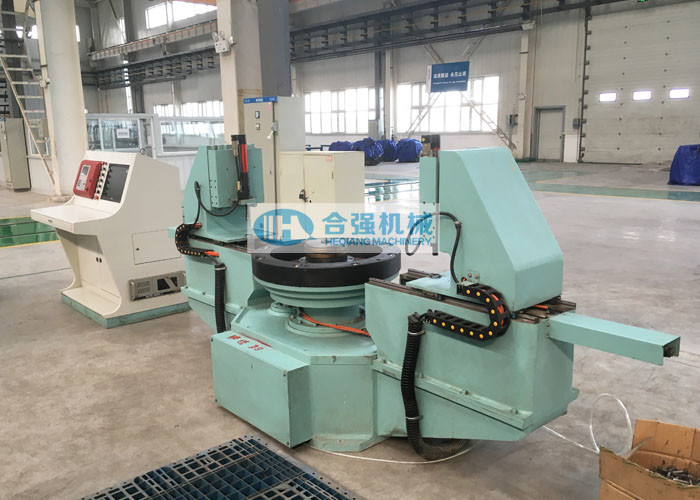

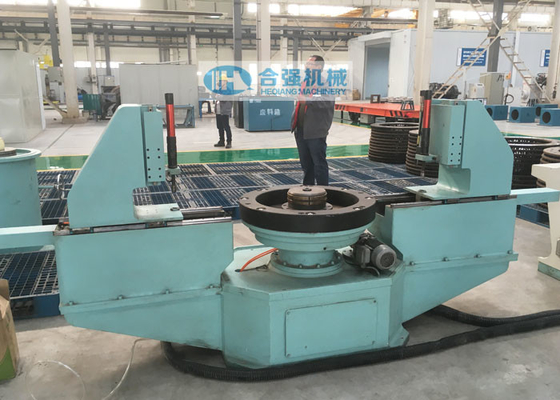

• De machine is hoofdzakelijk samengesteld uit machinelichaam, eletric moersleutel die, roterende lijst, aandrijvingssysteem, en apparaat, aanvankelijk plaatsend apparaat, plaatsend mechanisme, eclectrial controlesysteem en enz. centreren sluiten.
• Assemblageproces: hef eerst het pre-assembled wiel met remschijf op op de roterende lijst, zal de roterende lijst zal automatisch het wiel droeg plaatsen en uitbreiden en bevestigen, dan zal de stop van het aanvankelijke plaatsende apparaat zich tegen de oppervlakte van de remschijf bevinden, zal de remschijf langzaam met de roterende lijst roteren, zal de stop van het aanvankelijke plaatsende apparaat in het boutgat onder de kracht worden opgenomen, op dit ogenblik, zal de roterende lijst ophouden roterend en de radremschijf wordt voltooid het aanvankelijke plaatsen. Na dat, roteert de roterende lijst samen met de lagere lijst aan de bodem van de elektrische moersleutel, en de bouten aan beide kanten van het platform worden vastgeklemd alvorens de elektrische moersleutel is begonnen, zullen de bouten in het boutgat eerst uitgestoken worden. Nadat de elektrische moersleutel wordt opgevijzeld, beweegt de elektrische moersleutel en begint om neer de schroevenbouten te assembleren. Nadat een paar bouten wordt geassembleerd, roteert de roterende lijst om voor de assemblage van volgende paar bouten volgens de voorgeprogrammeerde opeenvolging te gaan tot alle bouten worden geassembleerd. Nadat de bouten worden geassembleerd, keert de rotaty lijst naar de originele positie terug, en de geassembleerde radremschijf wordt opgetild om het assemblagewerk van de wiel en remschijf te voltooien.
• De machine kan het wiel automatisch plaatsen, roteert geen behoefte manueel het wiel om de machine te passen.
• De machine heeft de functie van het automatische plaatsen en het vastklemmen. Één keer het laden om de assemblage van alle bouten automatisch te voltooien.
• Slechts één exploitant die moet om het gehele assemblagewerk voltooien.

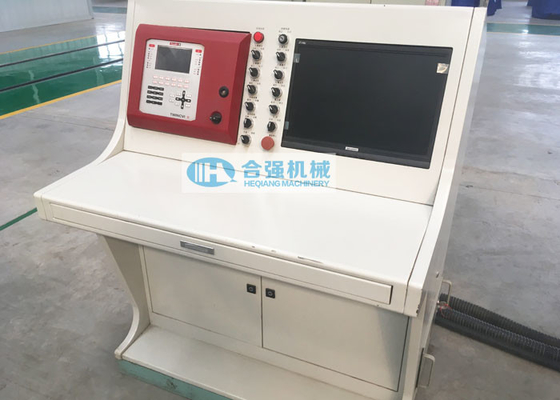

• PLC van Siemens en de industriële computer van AdvanTech om de verrichting te beheersen en te controleren.
• De metaalcomponenten van materiaal en de instrumenten zijn roestvrij en schilderen die behalve het machinaal bewerken van oppervlakte en het galvaniseren van oppervlakte.

Technische Documenten:
De volgende technische documenten zullen samen met de machine worden geleverd wanneer levering in duurzame kopie en zacht exemplaar in Engelstalig (verstrek e-Exemplaar aan de koper vóór levering):

• Het werken en onderhoudsinstructiehandboek;
• Algemene regelingstekening, Elektroschemadiagram;
• Stichtingstekening;
• Vervangstuklijst, Speciaal hulpmiddellijst;
• Productcertificaat/het Certificaat van de Fabrieksgoedkeuring, enz.
